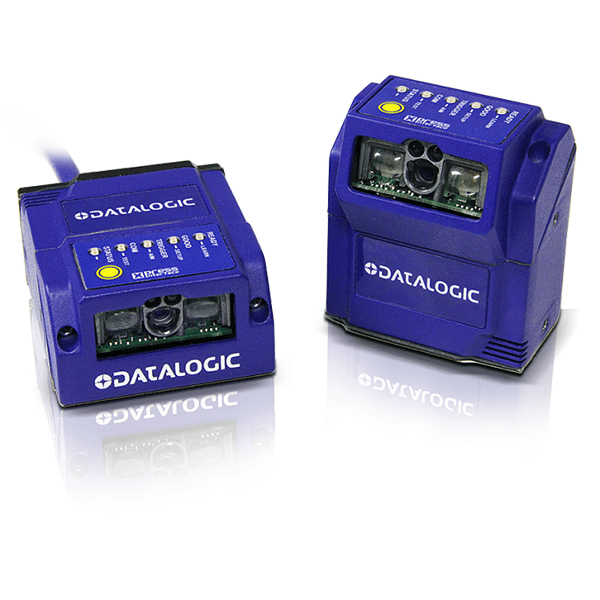

Datalogic’in Matrix 210N ™, ultra kompakt bir muhafaza içinde olağanüstü okuma performansı ve entegre Ethernet, Ethernet / IP ve PROFINET sunar.
Saniyede 60 kareye kadar yakalayabilen bir WVGA görüntü sensörü ve esnek ve güçlü bir aydınlatıcıyla Matrix 210 ™, barkod okuma kabiliyetine sahip sınıfının en iyisi doğrudan parçalarını sunar. Yüksek hızlı donanım platformunda çalışan rakipsiz kod çözme kitaplıkları, genel üretim verimliliği sağlayan yüksek sistem verimini destekleyen üstün okuma performansı ve etkileyici kod çözme oranları sunar.
Hem okunan veriler hem de yakalanan görüntüler, yerleşik Ethernet portları kullanılarak aktarılır. Yakalanan görüntüler dahili olarak veya kolayca kaydedilebilir ve hızlı bir şekilde depolama veya çevrimdışı analiz için harici PC’lere yüklenebilir.
Düz veya dik açılı optik seçeneklere ve elektronik değişken odaklama seçeneğine sahip kompakt boyutlar, mükemmel temas okuma özelliği ve dar alanlara basit bir mekanik entegrasyon sağlar.
X-PRESS ™ Arabirimi ile kurulum ve bakım son derece kolaydır. X-PRESS, Amaç, Kurulum, Otomatik Öğrenme ve Test Modu gibi fonksiyonlara anında erişmek için çok işlevli bir tuşa sahip beş LED çubuk grafiğine sahiptir. Taranan nesneye yansıtılan Yeşil Nokta – herhangi bir ek yazılım veya aksesuar olmadan okuma durumunun kolay ve gerçek zamanlı geri bildirimini sağlar.
|
|
FIXED FOCUS MODELS |
ELECTRONIC FOCUS CONTROL MODEL |
|
|
Dimensions |
Straight optic 50 x 25 x 45 mm (1.97 x 0.98 x 1.77 in) |
Right angle optic 54 x 32 x 45 mm (2.13 x 1.26 x 1.77 in) |
61 x 25 x 45 mm (2.40 x 0.98 x 1.77 in) |
|
Weight |
204 g. (7.2 oz.) with cable |
237 g. (8.4 oz.) with cable |
|
|
Case material |
Aluminum, plastic protective window cover |
||
|
Operating temperature |
0° to 50° C (32 to 122 °F) |
0° to + 45 °C (32 to 113°F) |
|
|
Storage temperature |
-20 to 70 °C (-4 to 158 °F) |
||
|
Protection class |
IP65 |
||
|
Esd safe |
YES, with ESD Safe front cover accessory |
||
|
Yag laser protection |
YES, with YAG cut filter accessory |
||
|
Power supply |
Standard: 10 VDC to 30 VDC |
||
|
Power consumption |
0.4 to 0.15 A, 4.5 W max |
||
|
Sensor |
Image Resolution 780 x 480 WVGA – CMOS global shutter |
||
|
Frame rate |
60 frames/s |
||
|
Optical focus control |
Fixed |
Variable, Electronic focus control |
|
|
Aiming system |
Blue Ring LED system |
Dual laser pointer (CDRH/IEC Class II) |
|
|
Readable symbologies |
1D Codes: all standard 1 dimensional symbologies 2D Codes: Data Matrix, QR Code, Micro QR, Maxicode, Aztec Postal Codes: Royal Mail, Japan Post, Planet, Postnet and many more |
||
|
Embedded communication interfaces |
Ethernet 10/100: EtherNet/IP, PROFINET, TCP/IP, UDP, FTP, MODBUS TCP Serial RS232/RS422/RS485 up to 115.2 Kbit/s + Aux RS232 |
||
|
Reader networking |
Datalogic ID-NET™ |
||
|
Connectivity modes |
Master/Slave, Ethernet point to point |
||
|
Digital inputs |
2 opto-isolated. Polarity insensitive and SW Programmable. |
||
|
Digital outputs |
2 SW programmable, opto-coupled |
||
|
Programming method |
Windows™ based SW (DL.CODE™) via serial, USB and Ethernet |
||
|
User interface |
X-PRESS™, Embedded Human Machine Interface Beeper, Push Button, 7 LEDs (Status, Comm. , Trigger, Good Read, Ready, Power on, Network) |
||
|
Code quality metrics |
AIM DPM, ISO/IEC 15416 |
||
|
|
|
P/N |
STRAIGHT OPTICS |
P/N |
RIGHT ANGLE OPTICS |
|
E |
Standard |
937501241 |
MATRIX 210N 211-110 WVGA-NEAR-ETH-ST |
937501250 |
MATRIX 210N 211-010 WVGA-NEAR-90-ETH-ST |
|
937501242 |
MATRIX 210N 212-110 WVGA-MED-ETH-ST |
937501251 |
MATRIX 210N 212-010 WVGA-MED-90-ETH-ST |
||
|
937501243 |
MATRIX 210N 213-110 WVGA-FAR-ETH-ST |
937501252 |
MATRIX 210N 213-010 WVGA-FAR-90-ETH-ST |
||
|
ESD Safe |
937501259 |
MATRIX 210N 211-111 WVGA-NEAR-ETH-ES |
937501268 |
MATRIX 210N 211-011 WVGA-NEAR-90-ETH-ES |
|
|
937501260 |
MATRIX 210N 212-111 WVGA-MED-ETH-ES |
937501269 |
MATRIX 210N 212-011 WVGA-MED-90-ETH-ES |
||
|
937501261 |
MATRIX 210N 213-111 WVGA-FAR-ETH-ES |
937501270 |
MATRIX 210N 213-011 WVGA-FAR-90-ETH-ES |
||
|
ESD Safe YAG laser protection |
937501274 |
MATRIX 210N 211-112 WVGA-NEAR-ETH-ESYF |
937501277 |
MATRIX 210N 211-012 WVGA-NEAR-90-ETH-ESY |
|
|
937501275 |
MATRIX 210N 212-112 WVGA-MED-ETH-ESYF |
937501278 |
MATRIX 210N 212-012 WVGA-MED-90-ETH-ESYF |
||
|
937501276 |
MATRIX 210N 213-112 WVGA-FAR-ETH-ESYF |
937501279 |
MATRIX 210N 213-012 WVGA-FAR-90-ETH-ESYF |
||
|
Electronic focus control |
937501282 |
MATRIX 210N 235-110 WVGA-DPM-LL-ETH-STD |
|
|
|
|
937501283 |
MATRIX 210N 235-111 WVGA-DPM-LL-ETH-ES |
|
|
||
|
937501284 |
MATRIX 210N 235-112 WVGA-DPM-LL-ETH-ESYF |
|
|
||
|
S |
Standard |
937501238 |
MATRIX 210N 211-100 WVGA-NEAR-25P-ST |
937501247 |
MATRIX 210N 211-000 WVGA-NEAR-90-25P-ST |
|
937501239 |
MATRIX 210N 212-100 WVGA-MED-25P-ST |
937501248 |
MATRIX 210N 212-000 WVGA-MED-90-25P-ST |
||
|
937501240 |
MATRIX 210N 213-100 WVGA-FAR-25P-ST |
937501249 |
MATRIX 210N 213-000 WVGA-FAR-90-25P-ST |
||
|
ESD Safe |
937501256 |
MATRIX 210N 211-101 WVGA-NEAR-25P-ES |
937501265 |
MATRIX 210N 211-001 WVGA-NEAR-90-25P-ES |
|
|
937501257 |
MATRIX 210N 212-101 WVGA-MED-25P-ES |
937501266 |
MATRIX 210N 212-001 WVGA-MED-90-25P-ES |
||
|
937501258 |
MATRIX 210N 213-101 WVGA-FAR-25P-ES |
937501267 |
MATRIX 210N 213-001 WVGA-FAR-90-25P-ES |
||
|
U |
Standard |
937501244 |
MATRIX 210N 211-120 WVGA-NEAR-USB-ST |
937501253 |
MATRIX 210N 211-020 WVGA-NEAR-90-USB-ST |
|
937501245 |
MATRIX 210N 212-120 WVGA-MED-USB-ST |
937501254 |
MATRIX 210N 212-020 WVGA-MED-90-USB-ST |
||
|
937501246 |
MATRIX 210N 213-120 WVGA-FAR-USB-ST |
937501255 |
MATRIX 210N 213-020 WVGA-FAR-90-USB-ST |
||
|
ESD Safe |
937501262 |
MATRIX 210N 211-121 WVGA-NEAR-USB-ES |
937501271 |
MATRIX 210N 211-021 WVGA-NEAR-90-USB-ES |
|
|
937501263 |
MATRIX 210N 212-121 WVGA-MED-USB-ES |
937501272 |
MATRIX 210N 212-021 WVGA-MED-90-USB-ES |
||
|
937501264 |
MATRIX 210N 213-121 WVGA-FAR-USB-ES |
937501273 |
MATRIX 210N 213-021 WVGA-FAR-90-USB-ES |
